多通道连续监测荧光仪Monitoring-PAM

简要描述:野外长期连续监测,一个主机可同时连接多个探头,利用太阳能电池板供电,利用SD卡存储数据。

  • 更新日期:2024-01-30
  • 访  问  量: 3854

详细介绍

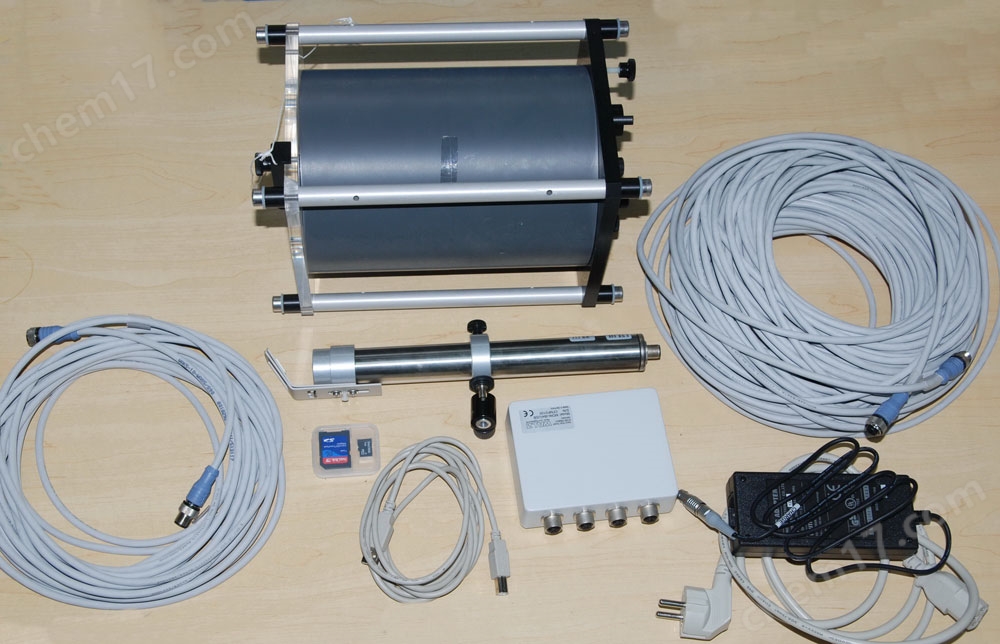

1MONITORING-PAM 多台MINI-PAM
野外可用太阳能电池板供电,可用微型SD
卡存储数据
Schreiber教授因发明PAM系列调制叶绿素荧光仪而获得首届光合作用协会(ISPR)创新奖


传统的植物光合作用仪只能通过气体交换的方法定期的检测植物CO2浓度变化和相关光合参数,生态研究领域中所要求的长期监测无法实现。长时间的闭合叶室将严重影响植物的正常生长,而且仪器笨重、电池电量有限、不防水,因此根本不能用于连续监测。

调制叶绿素荧光仪(PAM)可以简单、迅速、灵敏、可靠的测量光合作用,同时开放式叶夹(或非接触测量)不干扰样品的自然生长。虽然PAM-2100、MINI-PAM等仪器也可部分满足连续监测的需要,但受电池、不防水等因素的限制,在实际操作中可行性不高。

全新设计的多通道连续监测型调制荧光仪MONITORING-PAM采用调制技术和饱和脉冲方法,通过连续监测植物的荧光参数,从而在线反映植物的光合作用状况。MONITORING-PAM可以同时连接多个探头(推荐3个或4个探头),对多个不同的叶片进行长时间连续监测。MONITORING-PAM的每个探头相当于一台独立的MINI-PAM,也就是说,一台MONITORING-PAM相当于多台MINI-PAM,而且所有野外配件均为全防水设计,坚固耐用。

野外工作时,可以选择利用太阳能电池板供电,利用1 G的微型SD卡存储数据,数据可以随时导入电脑。

特点:
* 同一主机同时连接多个探头
* 每个探头相当于一台MINI-PAM
* 可测量荧光诱导曲线并进行淬灭分析
* 可测量快速光曲线(RLC)
* 可测量PAR和温度
* 可做长期定位监测,数据采集间隔时间自定
* 测量过程不影响植物正常生长
* 全防水设计,适合任何气象和环境条件下工作
* 可太阳能电池板供电
* 可用微型SD卡存储数据

测量参数:
Fo、Fm、Fv/Fm、Ft、Fm’、Fo’、dF/Fm’(Yield)、qP、qL、qN、NPQ、Y(NO)、Y(NPQ)、rETR、PAR和温度等。

应用领域:
为长期连续监测植物光合作用变化设计的调制荧光仪,可作长期定位生态学研究,农作物生理监测、植物冠层光合监测、温室植物生理监测、水中藻类监测等,适合于植物生理学、植物生态学、园艺学、花卉培养、微藻生物技术、水生生物学与海洋生物学等领域。

选购指南

离线测量时不需连接电脑,数据自动存储在1 G的SD卡中。

配件描述
1)测量头MONI-HEAD/485

A.一般特性
设计:
 水密性好的铝合金柱状外壳(可定制不锈钢外壳),一端带透明光学窗,用于发出测量光、光化光和饱和脉冲,以及返回叶绿素荧光和光合有效辐射。
样品夹: 包括两个重叠的铝合金框(35 x 25 mm),固定在测量头上,用于轻轻夹住叶片。样品夹与测量头之间的距离为25 mm。测量头与样品夹之间成120度角。
数据传输/供电电缆: 用于连接测量头MONI-HEAD/485和电脑接口盒MONI-IB4/USB,或连接测量头MONI-HEAD/485和数据采集系统MONI-DA,进行数据传输或供电。标准长度10 m。

B.信号检测

荧光: 带长通滤光片的PIN-光电二极管,带选择性锁相放大器,用于检测调制叶绿素荧光信号。
环境光合有效辐射: 整合式光量子传感器(带近红外滤光片的光电二极管),位于测量头内部,测量被安装在样品夹上的散射盘反射过来的光合有效辐射(PAR)。散射盘特氟隆(Teflon)制,厚1 mm,方形(13 x 7 mm)。
温度: 整合式温度传感器,位于测量头内部。

C.光源
测量光: 蓝色LED,波峰450 nm,带宽18 nm。样品架上接收到的测量光强度为0.1-1 μmol m-2 s-1 PAR(低调制频率5-25 Hz时)或1-15 μmol m-2 s-1 PAR(高调制频率100-500 Hz时)。
光化光: 与测量光LED同源。样品夹上的zui大连续光化光强度为1500 μmol m-2 s-1 PAR。
饱和脉冲: 与测量光LED同源。样品夹上的zui大饱和脉冲强度大于3500 μmol m-2 s-1 PAR。
耗电: 打开饱和脉冲时500 mA,只开测量光时35 mA。

D.物理特性
大小: 圆柱状,直径30 mm,长280 mm
重量: 250 g(铝合金制);450 g(不锈钢制)
工作温度: -5-+40℃

2)电脑接口盒MONI-IB4/USB

A.一般特性

设计: 铝合金制,包括1个USB-B、4个M16 5-pole和1个供电接口。
通讯: 在测量侧,RS-485串行数据通讯,可连接zui多4个测量头MONI-HEAD/485(或连接1个数据采集系统MONI-DA)。在数据处理侧,通过USB连接电脑(可定制RS 232或以太网通讯)。
数据电缆: 连接电脑接口盒MONI-IB4/USB和电脑,标准长度2 m。
软件: 通用型PAM操作软件WinControl-3
电脑zui低配置要求: 1 GHz处理器,256 M内存。硬盘空间20 M。屏幕分辨率800 x 600像素。带USB 1.1或USB 2.0接口。操作系统:Windows 2000/XP/Vista。
测量参数: Fo、Fm、Fm’、F、Fo’、Fv/Fm、dF/Fm’(Yield)、qP、qN、qL、NPQ、Y(NPQ)、Y(NO)、rETR、PAR和温度。用两种不同的方程拟合快速光响应曲线。

B.物理特性
大小: 120 x 93 x 30 mm(长x宽x高)
重量: 350 g
工作温度: 0-+40℃

C.供电
输入: 100-240 V交流电,50-60 Hz
输出: 19 V直流电,3.7 A
工作温度: 0-+40℃
大小: 132 x 58 x 30 mm(长x宽x高)
重量: 310 g

3) 数据采集系统MONI-DA
设计:
 坚固的防水外壳,柱状,包括聚氯乙稀(PVC)塑料管和聚甲醛(POM)塑料盖。有2个M16 5-pole母口用于连接电脑接口盒MONI-IB4/USB和充电,还有7个M16 5-pole公口,用于连接测量头MONI-HEAD/485。
通讯: RS-485串行数据通讯
数据传输/供电电缆: 连接数据采集系统MONI-DA到电脑接口盒MONI-IB4/USB。标准长度100 m。
离线操作: 利用1 G的微型SD卡存储数据。利用7 Ah铅酸电池供电。为了省电,在两次测量之间自动切换为休眠模式。
耗电: 休眠模式下20 mA。工作模式下依赖于所连接的测量头MONI-HEAD/485的数量(每个探头打开饱和脉冲时耗电500 mA)。
工作温度: -10-+40℃
大小: 直径160 mm,长240 mm
重量: 5.6 Kg

下图为在大田中监测小麦光合作用长期变化,利用野外zui容易获得的光合指标——调制荧光参数,结合自动灌溉系统,可以指导大田灌溉。这有可能是高科技农业的重要发展方向


下图为连续监测葡萄叶片的合作用的24h变化



下图为我司在荷兰国家花卉培育基地的合作:
温室内连续监测植物(红掌)的光合作用,通过光合量子的产量高低来反映植物生长状况,同时将信号反映给温室中央控制器,从而调节温室内环境的CO2浓度,温度,湿度和光照等环境因子。
